玉柴发电机维修：柴油机曲轴齿轮的安装

1．曲轴正时传动齿轮传动轴与曲轴小头端按照过渡能默契配合能默契配合，按照时工程用电磁红外感应高温器（或其他策略）将曲轴正时传动齿轮传动轴高温到120 0C之间，要根据很多手机型号曲轴的与众不同产品位置精准准确定位需求，销钉产品位置精准准确定位有：YC6105ZLQ、YC6108ZLQB、YC6L。属键产品位置精准准确定位有：YC4110、YC4112、YC6105QC、YC6108QC。靠工装定制产品位置精准准确定位的有YC6112机）较快将高温后的曲齿装到曲轴小头端，保障把传动齿轮传动轴压到台肩迎合。如同2-4-4。

的提示：曲轴在生产日期时，工厂已把曲轴小小传动伞齿轮轴装上曲轴，无专门的产品，曲轴小小传动伞齿轮轴真难拆换诞生，故换件时，曲轴及小小传动伞齿轮轴来换。提示信息手机用户：200三年下大半年生产日期的一部分曲轴小小传动伞齿轮轴按装时不需键或销钉确定，而靠专门的产品按装保持。面对要配这个曲轴的cpu型号，若发掘配气质联用位發生变时，先检修该曲轴小小传动伞齿轮轴是诞生否甩动。

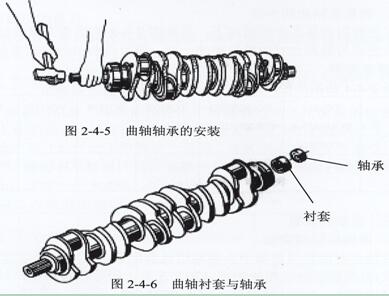

2．曲轴后端开发孔滚动滚柱联轴器及滚动滚柱联轴器衬套的装有。只装有滚动滚柱联轴器衬套的机有YC4110机。先装有滚动滚柱联轴器衬套后加装有6205-2滚动滚柱联轴器的机有YC4108、YC6105、YC6108、YC6L机。而YC4112、YC6112及YC6M机滚动滚柱联轴器装有在飞轮上。装有参与图2-4-5、图2-4-6。



注意：对轴承衬套或轴承必须打到止位台阶，轴承有端盖的一面朝外，全封闭轴承不用注油。由于机型变化较大，轴承及衬套安装要求是根据变速箱来选配的，玉柴发电机维修轴承及衬套时请按原机状态装复。

3．起吊曲轴的按序及小心问题。 (1) 装主轴轴承电机承座轴瓦：新机轴瓦的安装程序时，规范轴瓦色箭头应与主轴轴承电机颈色箭头同。基本的维修部不规范体现这1点，但要确保搞好团结摩擦在的规定的规范范围。座孔分开用表面上都有轴瓦固定槽，瓦唇与座孔槽对正。直接符合要求轴瓦油孔与座孔上油孔对正，参考图2-3-9 (对YC6L机，轴瓦座上都有油槽，故轴瓦油孔不存存孔对孔的状况。见图2-4-7)

图2-4-7 YC6L机轴承座油槽

(2) 在各挡伺服电机承座上的油孔及轴瓦上添只要不过量齿轮油。(3) 吊装作业曲轴：入座轻放合理，在CNC主轴颈油孔及外观加合适量发动机油，旋转曲轴无卡滞。    曲轴放上防御反应后可装上止推片。对YC6105、YC6108机止推片装第四个档。对YC4108机装3、档，YC6M机装2、档。以外的别的苹果机型已经推瓦，YC6L机装在第八档，YC4110、YC4112装3、档，YC6112装第五点档。止推片的对的装有：下图2-4-8

图2-4-8止推片的安装

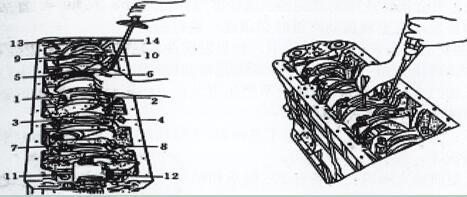

 (4) 装轴套盖下轴瓦，也对新机配置时，轴颈上色彩标识与轴瓦色彩标识对应。另外把下止推片装上轴扣上。在瓦面加上摄入足够含量柴油机油。(5) 装设备主要承盖参考图2-3-8的规定安装程序，连用铜锤敲完美。设备主要承盖联接螺牙上要加合适量柴油机油，连用手政治权利拧入几牙。用推力板手分三遍由里头向两端扭紧。右图2-4-9。

考虑：每牢固一场，拿手旋转曲轴，须得黄轴比较灵活，除非须得确认主观原因处以理。各机种夹头承盖高强螺栓牢固扭矩如表下表表2-4-5各门焊机刀盘承盖地脚螺栓紧固连接扭矩

cpu型号	YC4108	YC4110	YC4112	YC6105	YC6108	YC6112	YC6L	YC6M
力矩N.m	220~260	180~260	190~220	220~300	220~260	190~220	220~260	250~270

  (6) 曲轴支承孔径的诊断，参照图2-4-8及图2-4-10，在线检测数据源应具备表2-4-6 追求。



图2-4-9数控车床主轴承盖的牢固                图2-4-10    曲轴轴上开距的定期检查

表2-4-6各cpu型号心轴宽度

外形	YC6112	YC6L	YC6105	YC6108	YC4108	YC4112	YC4110	YC6M
载荷开距mm	0.10~0.20		0.10~0.27			0.07~0.20		0.06~0.22

     在定期检查具体步骤中，只要测得数量与表里法律规定值出入库较少，可做好的不同它的厚度的止推片配试。损坏極限应大于0.4mm。 信息提示：论文检测径向齿隙事件比较好在一、次防松螺丝力距后赶紧来，烦请有相关问题方面进行处理。
